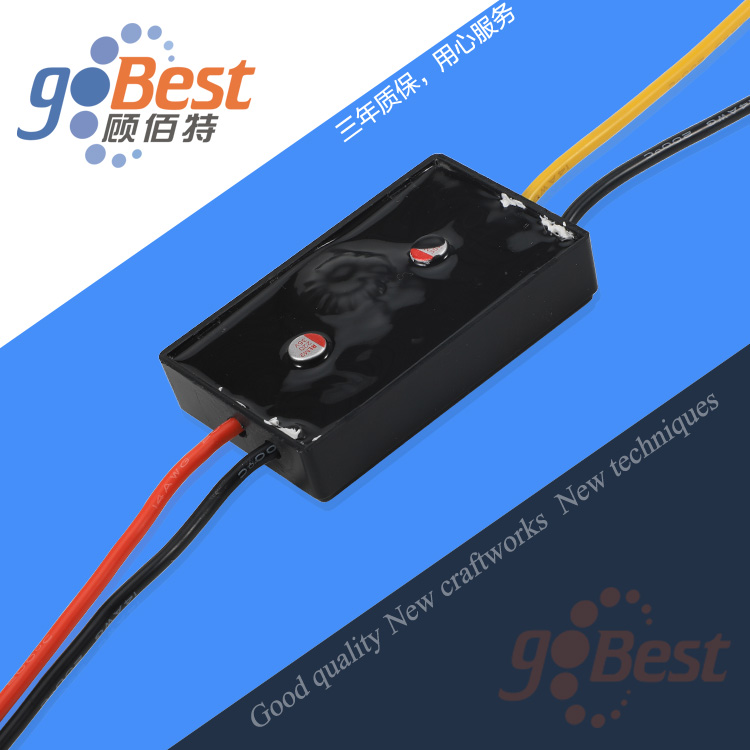

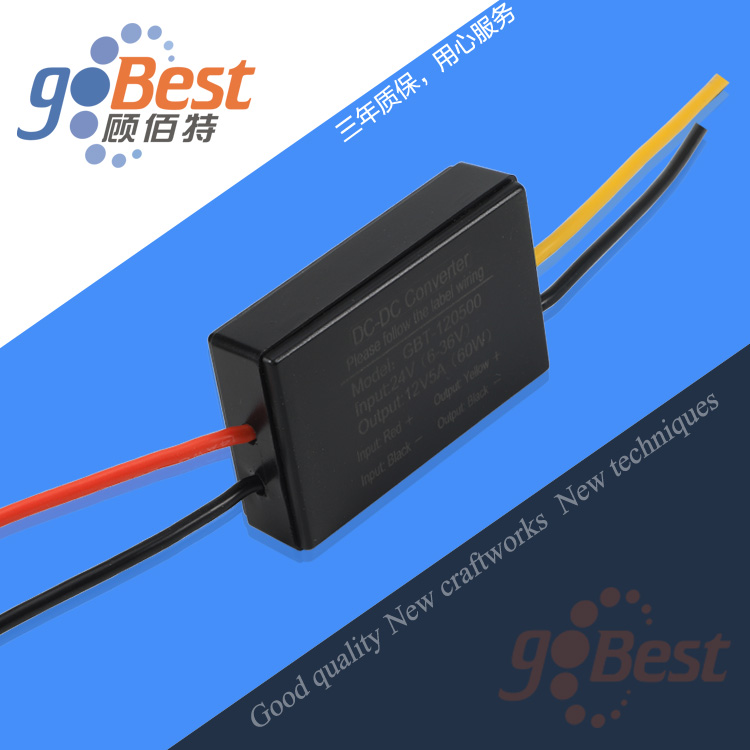

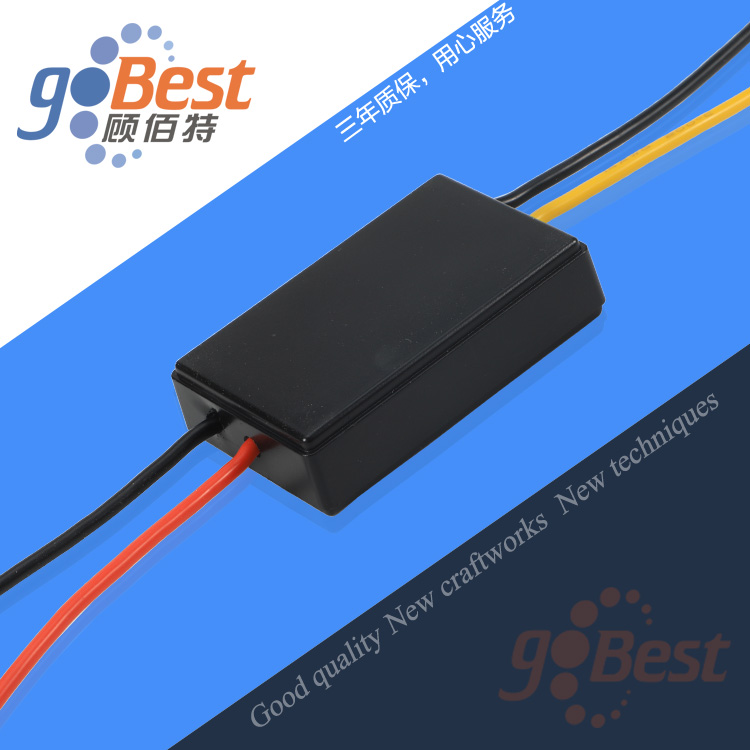

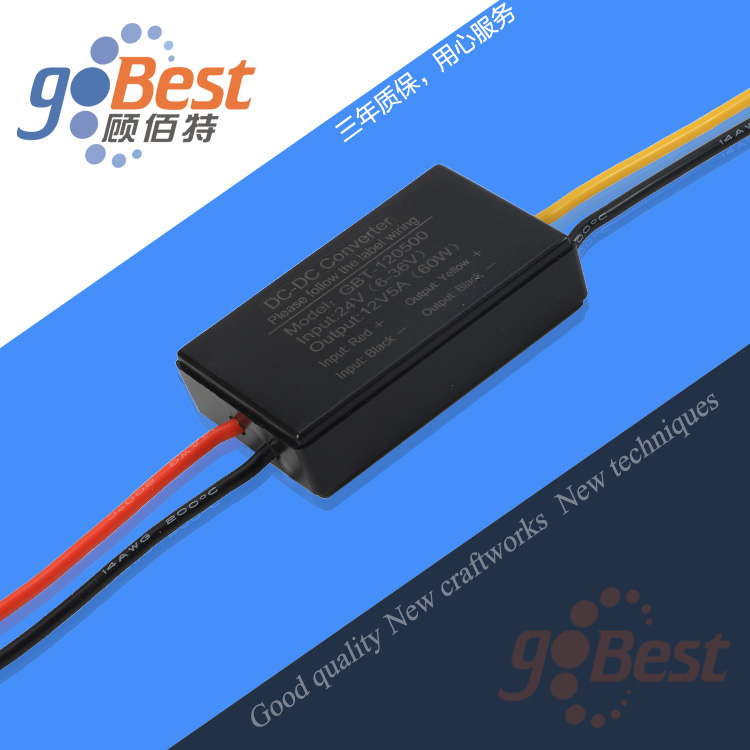

12V5A DC-DC模塊電源

型號：GBT-120500

輸入電壓：3-36V

輸出電壓：12V

輸出功率：60W

輸出電流：5A

應用行業：消費級CNC電源 3D打印機電源車載電子

在線咨詢

產品參數

8-36V轉12V 5A 60W 非隔離DC-DC電源管理器

型號：JP1205000 | 歸屬分類：DC-DC直流降壓電源模塊 | 品牌：深圳市電源網 (szdianyuan.net)

高效穩定：采用先進的PWM脈寬調制與MOS同步整流技術，集成進口IC設計，滿載轉換效率高達95%以上（部分工況可達98%）。
工業級防護：采用高等硅膠密封灌膠工藝，具備 IP68 級深度防水、防塵、防振功能，嚴苛環境中穩定運行。
寬壓輸入與安全保護：支持 8V-36V（標稱12V/24V）寬壓輸入，輸出 12V 5A（最大 60W），內置反接、短路、過流及過溫四重保護。

分類	參數項	技術指標	單位/說明
輸入特性	典型輸入電壓	12.0	V
	輸入范圍	8.0V - 24.0V（極限支持36V）	V
	最大轉換效率	95% 以上	%
輸出特性	輸出電壓設置	12.0	V
	輸出電流	5A MAX	A
	輸出功率	60W MAX	W
	空載電壓	12.0 ± 5%	V
	靜態功耗	≤ 50	mA
使用環境	工作環境溫度	-40 ～ +85	°C
	存儲環境溫度	-40 ～ +100	°C
	工作/存儲濕度	0 ～ 95%	RH
	防水防塵等級	IP68（支持浸水60分鐘正常工作）	抗振符合 GB/T 2423.10
保護功能	內置：輸入反接保護、輸出短路保護、過流保護、過溫保護

24V商用車/貨車系統降壓至12V，為行車記錄儀、車載顯示屏、倒車攝像頭及車載USB充電模塊供電（共地系統）。

路由器、交換機、光端機內部板載降壓，以及通信設備風扇、指示燈、監控單元的輔助供電。

光伏逆變器、儲能系統、充電樁內部輔助12V電源，電力監測終端、DTU/FTU配電自動化設備。

攝像頭、DVR/NVR硬盤錄像機、門禁系統的12V集中供電，長距離24V/48V線纜降壓防線損。

LED顯示屏、LED照明驅動、機頂盒、音響、小家電內部的DC-DC高效降壓轉換。

實驗電源、測試設備板載降壓，嵌入式主板及單板計算機的12V穩定供電。

選型與使用注意事項（非隔離型特性提示）：

共地設計：本品為非隔離型DC-DC，輸入與輸出共地?，F(xiàn)場使用時請確保系統地電位一致，避免地環路干擾。
應用場景限制：非隔離產品通常不提供高壓隔離耐壓，涉及人身安全或強高壓隔離要求的特殊車載/醫療場景，請選用隔離型電源模塊。
散熱與降額：雖然滿載效率高達95%以上，但在極端高溫或密閉空間長期滿載使用時，請注意適當考慮功率裕量。
