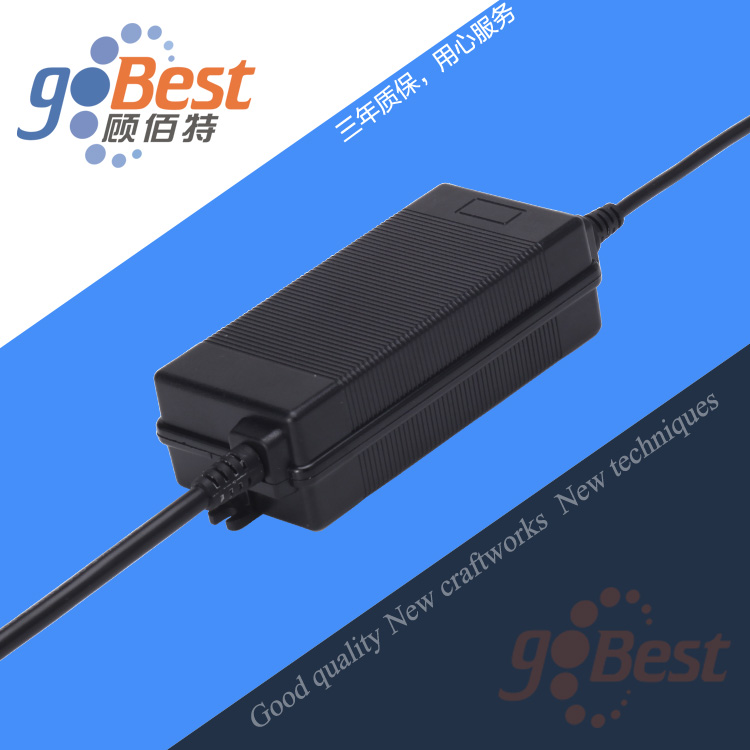

12V4A電源適配器桌面式兩頭出線帶螺母插頭電源-48W電源適配器

型號：GBT-1204000-GaN / TP06-120400W

輸入電壓：100-240V

輸出電壓：12V

輸出功率：48W

輸出電流：4A

應用行業：自助售賣機電源,LED燈條電源,販賣機電源

在線咨詢

產品參數

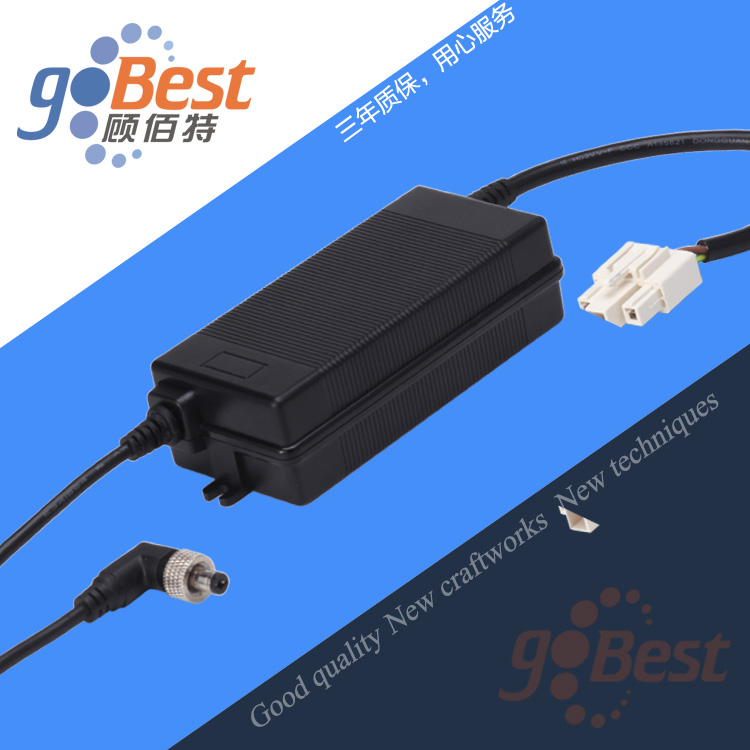

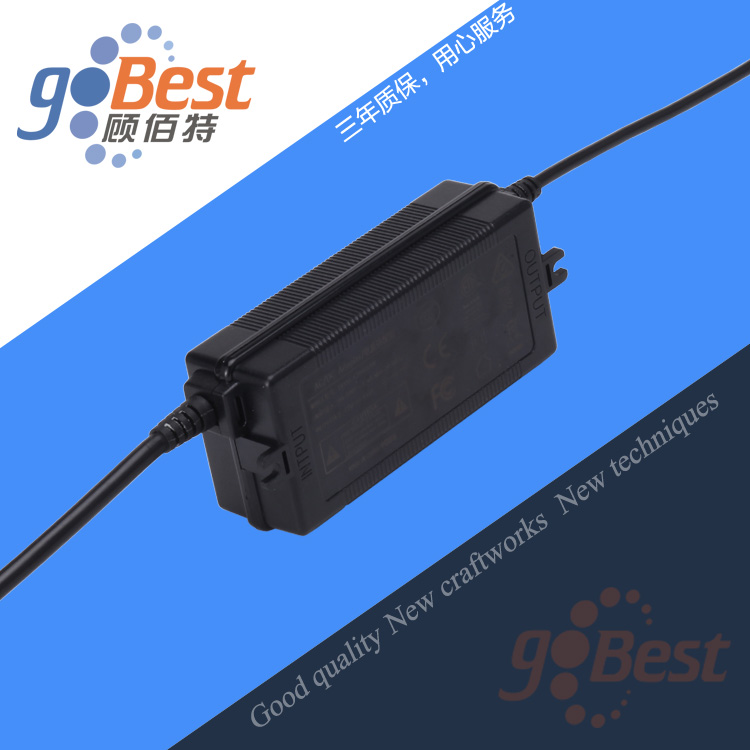

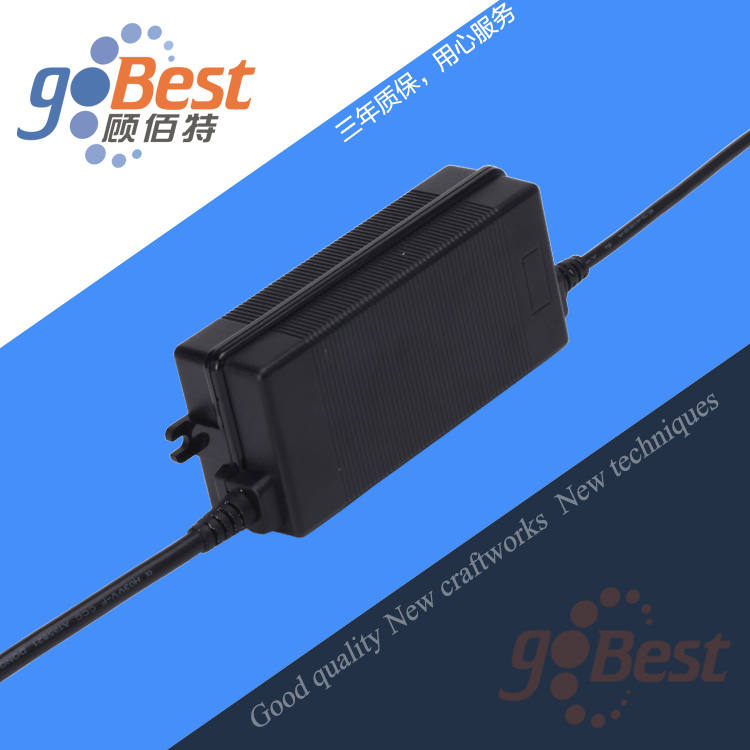

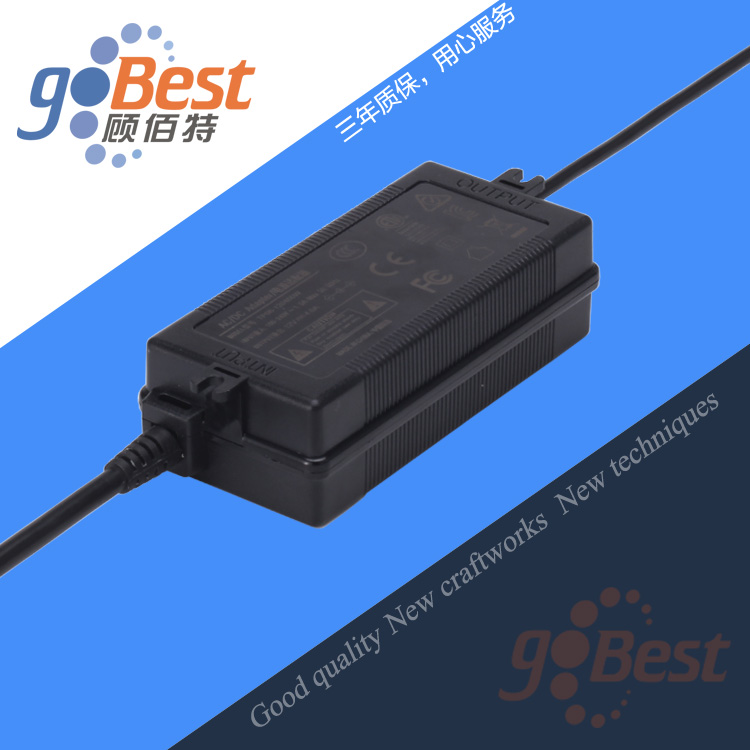

12V4A電源適配器兩頭出線帶螺母插頭電源

1. General Description / 概述

It is Built in power supply and used for IT product.

本產品為適配器電源，適用于資訊類產品。

2. Features / 特性

High Efficiency, Low Standby Power,GDP / 高效率,低待機功耗, 國際能耗標準 Wideworld Voltage Input / 全球電壓輸入

Input overvoltage Protection / 輸入過壓保護

Input current overload protected ( fuse protect )./ 輸入過流保護（保險絲保護） Short protection / 短路保護功能

Output Over Load protection / 輸出過載保護功能

overtemperature Protection / 過溫保護

3. Suitable Load / 適用負載

12V/4.0A IT Products;Used fo Built in power supply.

12V/4.0A 的資訊類產品;應用于電源適配器.

4. Environmental Condition / 適用環境條件

Operating Temperature / 工作溫度 : -100C 500C Storage Temperature / 貯存溫度 : -200C 800C

Operating Humidity / 工作濕度 : 0% 90%RH

Storage Humidity / 貯存濕度 : 0% 95%RH

Operation Altitude/工作海拔 : to 10,000FT.

Storage Altitude/貯存海拔 : to 20,000FT.

Cooling Method/冷卻方式 : Ventilation cooling/自然冷卻

5. In ut Electrical Characteristics / 輸入電氣參數

Station 位號	No. 序號	Item 項目	Symbol 符號	Min 最小值	Type 規格值	Max 最大值	Unit 單位
AC/L AC/N	1	Input AC voltage / 輸入交流電壓	Vin	110	----	240	VAC
	2	Input AC current / 輸入交流電流	Iin	---- < 1.2 ----			A
	3	Input current / 輸入頻率	Hin	---- 50-60 ----			HZ
	4	Input power / 輸入功率	W	----	53.50	----	W
	5	Power Factor / 功率因數	cosφ	----	0.89	----	cosφ
	6	Operating Efficiency / 工作效率	η	-----	89	-----	%

6. Output Electrical Characteristics / 輸出電氣參數

Power Supply Output Electrical Characteristics / 電源輸出電氣參數

Station 位號	Item 項目	symbol 符號	Test Conditions 測試條件	Min 最小值	Type 規格值	Max 最大值	Unit 單位
+V GND	no-load voltage 輸出空載電壓	Vout	Iout=0A	12.00	12.20	12.30	VDC
	full load voltage 輸出負載電壓	Vout	Iout=4.0A	11.85	12.00	12.20	VDC
	Output Power 輸出功率	Pout	Vout=12.0VDC	---	48	----	W
	STB Power 待機功率	Pout	Vout= 12VDC/ 220Vac input	----	----	≦0.10W	W
	Ripple & Noise 紋波和噪聲	Vp-p	Full load	---	---	≤200	mV

7.Accreditation Characteristics / 信賴性參數

Station 位號	Item 項目	Conditions 測試條件	Type 規格值	Mark 備注
1	可靠性(RELIABILITY)	MTBF	>30 kHours at 25 ℃
2	保持時間(Hold-Up Time)	220V	≥10 mS
3	絕緣阻抗(MΩ)	室溫	DC500V 50M Ωmin
4	絕緣耐壓(KV)	/	3000Vac 50Hz 1minute ≤5mA
5	振動試驗(VIBRATION)	Normal	10-55Hz, 49.0m/s2(5G), 3minutes period, 60minutes each along X, Y and Z axis
6	沖擊試驗(IMPACT)	Normal	196. 1m/s2(20G),11ms,once each X,Y,Z axis
7	電磁干擾(EMI)	/	CISPRPub 12
8	電磁抗擾(EMS)	/	CISPRPub 12
9	抗靜電(ESD)	/	8KV, CRITERIA B
10	安全標準(SAFETY)	/	CE

8 輸出補充說明(Output Added Characteristics)

8.1 輸出動態響應（Output Transient Response）

Voltage Tolerance Limit	Slew Rate	Load Change
12.00V-12.30V	0.2A/uS	Min. to 50% load and 50% to Max. load

Vo±5%	0.2A/uS	Min. load to Max. load

Notes/ : Transient response measurements shall be made with a load changing repetition rate of 50Hz to 10kHz.

在負載變化率為 50Hz to 10kHz 范轉內測量動態響應.

8.2 輸出保持時間（DC Output Hold-Up Time）

Output Voltage	110Vac	220Vac
+12.00V	≥10 mS	≥10 mS

Notes/ : All of dc output at full load.

滿負載狀態下測試

8.3 輸出超調（DC Output Overshoot At Turn On & Turn Off）

Output(V)	Over shoot voltage(V)
Output(V)	Turn on	Turn off
+12.00V	10%	10%

Notes/ : All of dc output current from Min. to Max..

電流從最小到最大狀態下測試.

8.4 輸出上升時間（DC output voltage rise time）

Output Voltage	110Vac&Full Load	240Vac&Full Load
+12.00V	≤100 mS	≤100mS

9.Efficiency / 效率

93% minimum at 220V AC input voltage and full load.

在220VAC 輸入電壓、滿載條件下，電源的效率不小于93%。

10.Protection / 保護功能

10.1 Input overcurrent Protection / 輸入過流保護

The power supply has a 3. 15A 250V Current fuse to protect itself.

電源使用一個3.15 安250 伏的保險絲自動保護。

10.2 Output Short Circuit Protection / 輸出短路保護

The unit shall be shutdown when the output short circuit. Removal of output short conditions, the unit shall automatic recovery of the output voltage.

本產品具有輸出短路保護功能，當輸出端短路時，整機停止工作，當短路條件消除后，重新 啟動本機， 自動恢復到正常輸出。

10.3 Over Load Protection / 輸出過載保護

The unit shall be shutdown when the output Over Load(Over4~ 11A) . Removal of output Over Load conditions, the unit shall automatic recovery of the output voltage.

本產品具有輸出過載保護功能(超過 4~ 11 安培) ，當輸出端過載時，整機停止工作，當過載 條件消除后，重新啟動本機， 自動恢復到正常輸出。

11. Temperature Rise Test / 溫升測試

The power supply’ surface temperature is tested after it is fully loaded for 2 hours at 30℃ .

在環境溫度30℃下，滿載工作2 小時后，電源表面的溫度測試.

Annotate: Temperature rise means experiment temperature minus ambient temperature 20℃. 注：所測溫度值減去環境溫度20℃為電源的溫升

12. Normal Condition Testing / 常規工作測試

Damage to the device must not occur such as fire, smoke, break, and molten metal in equipment.

正常工作條件下，不可出現起火、高溫、擊穿、出現熔出金屬等現象.

13.Reliability and quality control /

BURN-IN/ 烘烤 The power supply shall under go aminimun of 2 hours Burn-In test under full load at 40℃±5℃ and 220Vac input voltage

電源應在 40℃±5℃ and 220Vac 輸入和滿載條件下烘烤 2 小時。

14. Pin Connection (連接器腳位定義)

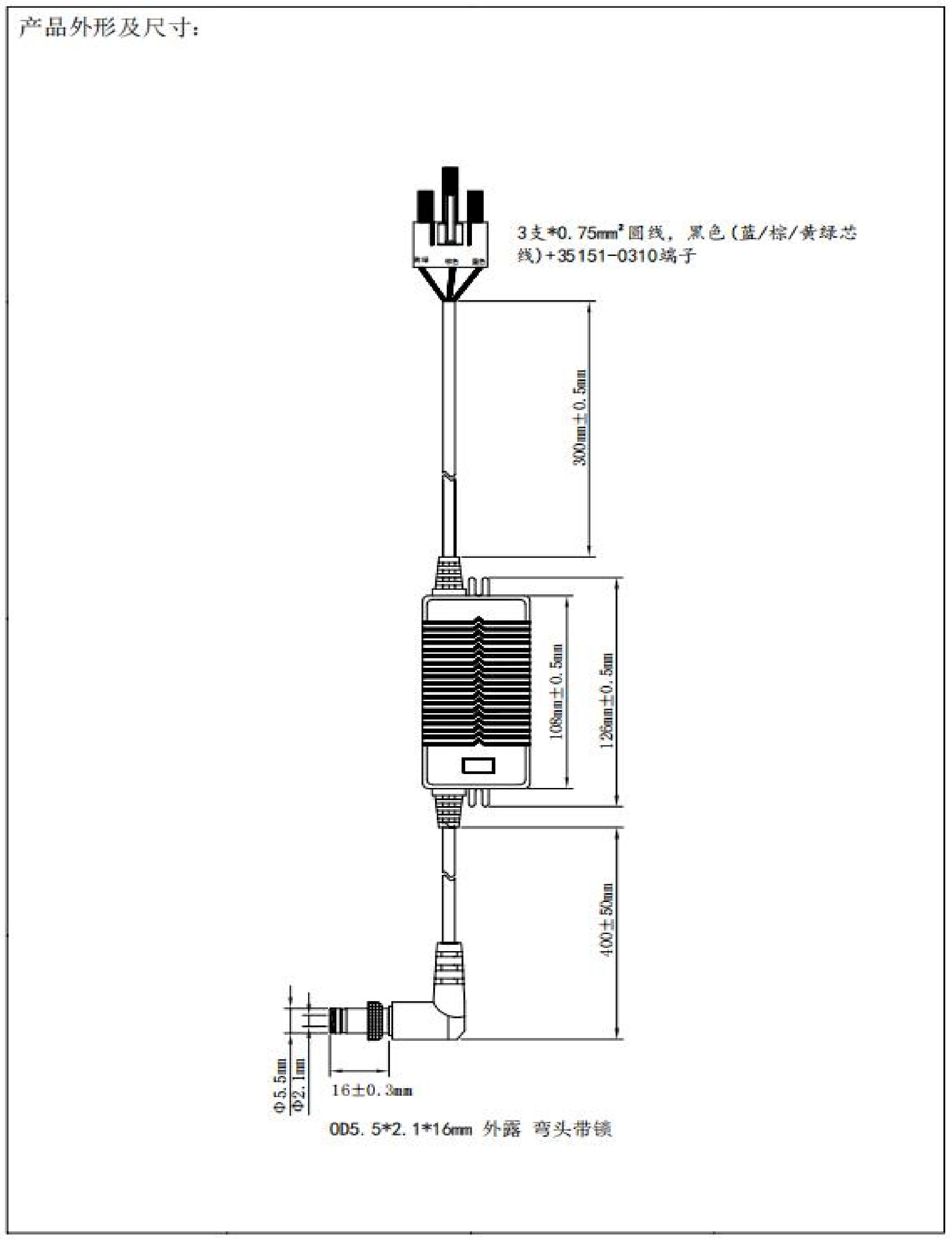

Output connector /輸出插座: +V \ GND 線長：28 支*0.15mm 音鉤槽 OD5.5*2.1*16mm 外露彎 頭帶鎖

Pin No./引腳	Symbol/符號	Description/描述	Parameter/參數
12.00V	+V	Output 12.00VDC/輸出 12.00VDC	12.00V----12.30V
GND	GND	Ground/接地	0V

Input connector /輸入插座: L/N 焊 3 支*0.75mm2圓線，黑色(藍/棕/黃綠芯線)+35151-0310 端子

Pin No./引腳	Symbol/符號	Description/描述	Parameter/參數
1	AC/L	Supply voltage/供電	110-240VAC
2	AC/N	Supply voltage/供電	110-240VAC
